ZFL錐形閥
關注次數：14 發布時間：2016-07-11

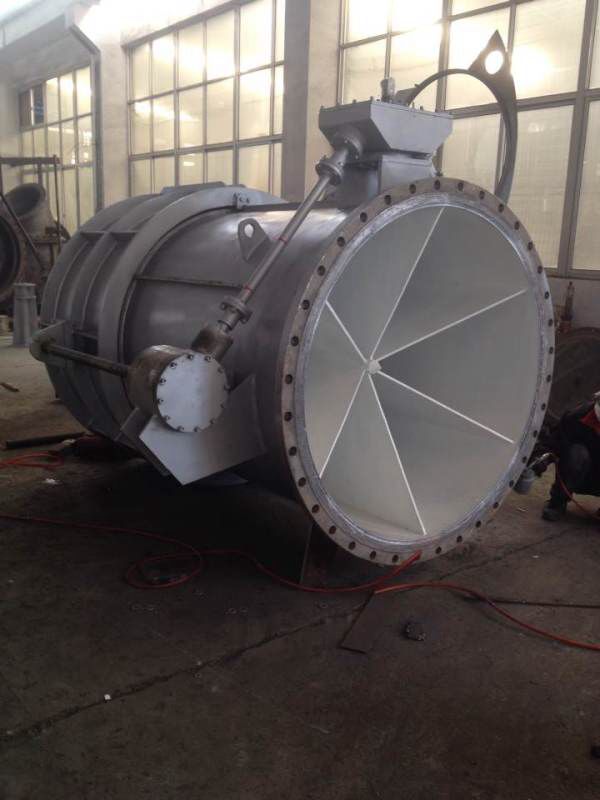

ZFL錐形閥
產品詳情
結構特點及用途：
ZFL型錐形閥閥由埋設官，閥體，套筒，電動裝置，絲桿，連桿等幾個部份組成，其結構為外套筒形式，即閥體固定。它是采用絲桿螺母紳縮動作，達到閥門的啟閉目的。
本閥具有結構簡單，重量輕，布置緊湊，操作靈活，維護方便，運行可靠，啟閉力小等特點。本閥在泄流時噴出水舌為喇叭狀，空中擴散摻氣，消能效果好，一般都不用做消能措施，如設置為淹沒式出流，側水下的消能也很簡單。它廣泛應用于水利，水電，水庫等工程上。
主要性能：
規格
布置形式
最大開度m
檢修時最大開度
設計水頭m
最大流量m/s
啟閉力kn
電機功率kw
DN 800
45.C
0.40
480
60
13.5
8.7
3
DN 1000
45.C
0.50
700
60
21.0
60
3
DN 1200
45.C
0.58
810
60
30.3
73
4
DN 1400
45.C
0.70
830
60
41.2
84
4
DN 1600
45.C
0.74
930
60
53.8
95
5.5
DN 1800
45.C
0.80
105
60
55.5
105
5.5
ZFL型錐形閥主要外形及連接尺寸表
DN
D
D1
n-d
A
B
B1
L
L1
L2
L3
H
H1
R
重量kg
800
1015
950
24-33
920
1250
830
740
1160
1152
148
1085
150
850
1210
1000
1230
1160
28-36
1260
1500
1250
1460
1930
1400
375
1828
200
1050
2935
1200
1455
1380
32-39
1434
1696
1400
1520
1925
1603
410
1872
200
1250
3200
1400
1675
1590
36-42
1660
1870
1600
1340
2210
1790
437
1894
200
1450
4900
1600
1915
1820
40-48
1866
2100
1700
1530
2130
2150
600
2060
200
1650
6605
