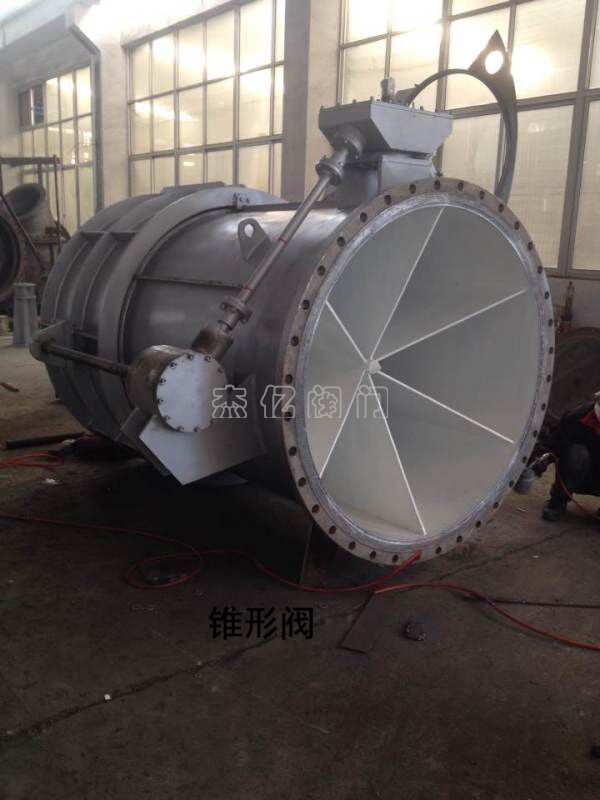

ZFL型錐形閥
關注次數：? ? ? ? 發(fā)布時間：2016-07-11
產品詳情
結構特點及用途：
ZFL型錐形閥閥由埋設官，閥體，套筒，電動裝置，絲桿，連桿等幾個部份組成，其結構為外套筒形式，即閥體固定。它是采用絲桿螺母紳縮動作，達到閥門的啟閉目的。
本閥具有結構簡單，重量輕，布置緊湊，操作靈活，維護方便，運行可靠，啟閉力小等特點。固定錐形閥在泄流時噴出水舌為喇叭狀，空中擴散摻氣，消能效果好，一般都不用做消能措施，如設置為淹沒式出流，側水下的消能也很簡單。它廣泛應用于水利，水電，水庫等工程上。
主要性能：
規(guī)格 | 布置形式 | 最大開度m | 檢修時最大開度 | 設計水頭m | 最大流量m/s | 啟閉力kn | 電機功率kw |
DN 800 | 45.C | 0.40 | 480 | 60 | 13.5 | 8.7 | 3 |
DN 1000 | 45.C | 0.50 | 700 | 60 | 21.0 | 60 | 3 |
DN 1200 | 45.C | 0.58 | 810 | 60 | 30.3 | 73 | 4 |
DN 1400 | 45.C | 0.70 | 830 | 60 | 41.2 | 84 | 4 |
DN 1600 | 45.C | 0.74 | 930 | 60 | 53.8 | 95 | 5.5 |
DN 1800 | 45.C | 0.80 | 105 | 60 | 55.5 | 105 | 5.5 |
ZFL型錐形閥主要外形及連接尺寸表
DN | D | D1 | n-d | A | B | B1 | L | L1 | L2 | L3 | H | H1 | R | 重量kg | |
800 | 1015 | 950 | 24-33 | 920 | 1250 | 830 | 740 | 1160 | 1152 | 148 | 1085 | 150 | 850 | 1210 | |
1000 | 1230 | 1160 | 28-36 | 1260 | 1500 | 1250 | 1460 | 1930 | 1400 | 375 | 1828 | 200 | 1050 | 2935 | |
1200 | 1455 | 1380 | 32-39 | 1434 | 1696 | 1400 | 1520 | 1925 | 1603 | 410 | 1872 | 200 | 1250 | 3200 | |
1400 | 1675 | 1590 | 36-42 | 1660 | 1870 | 1600 | 1340 | 2210 | 1790 | 437 | 1894 | 200 | 1450 | 4900 | |
1600 | 1915 | 1820 | 40-48 | 1866 | 2100 | 1700 | 1530 | 2130 | 2150 | 600 | 2060 | 200 | 1650 | 6605 |
