蝸輪盲板閥
關注次數：? ? ? ? 發布時間：2016-07-11
產品詳情

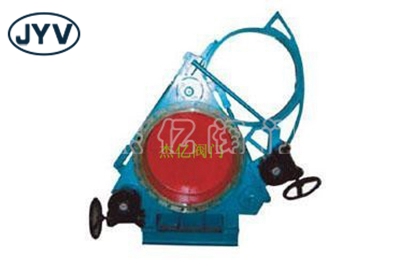

產品名稱：蝸輪盲板閥，蝸輪式眼鏡閥
產品型號：F343CX
產品規格;DN300-DN2000
適用溫度：≤120℃，≤200℃ ≤300℃，≤450℃
適用介質：煤氣及有毒、有害、易燃?xì)怏w
產品說明：該閥門由左閥體、中閥體、右閥體、扇形盲板、絲桿螺母付、不銹鋼補償器、兩個蝸輪傳動機構等組成。它是通過三根絲桿連成一體，并把三個閥體分別固定在底座上，構成一個剛性結構體。中閥體與右閥體用不銹鋼膨脹管聯接，左、中閥體分別用三根兩端帶左右梯形螺紋的絲桿聯接，將三根絲桿同時作正向（或反向）旋轉，則左、中兩閥體得到壓緊（或分離）。三根絲杠中上面一根絲桿中間裝有盲板，盲板繞該軸心旋轉。下面兩根絲杠在同樣的部位上安裝有盲板的定位塊，盲板旋轉時可以防止盲板漂移，避免密封膠圈擦傷。其中一根上裝有蝸輪傳動機構，實現松開夾緊閥體的目的
